cad阵列怎么用？在CAD图纸设计软件中一般常用的阵列有矩形阵列、环形阵列，环形阵列，可以减少很多作图时间！也就是说：可一把你画的任何图形，以某点为中心复制n个。选择矩形阵列，填写你要阵列的行数和列数，再输入行距就是 行偏移 ，然后就是列与列之间的距离-列偏移。下面winwin7小编给大家详细的分享下关于cad阵列的详细操作方法。
功能打开方法：
命令行：Array（AR）菜 单：[修改]→[阵列（A）]工具栏：[修改]→[阵列]
cad阵列使用方法：

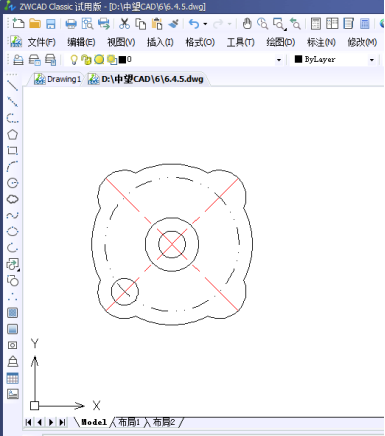

1、打开任意一副图；

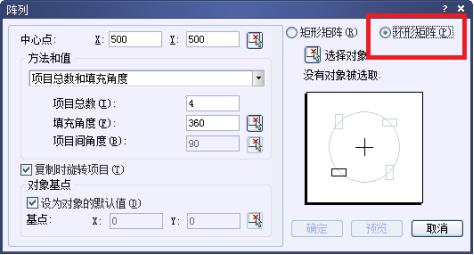

2、命令行输入ARRAY命令，按【Enter】键确认，弹出阵列对话框，选中环形阵列单选按钮；

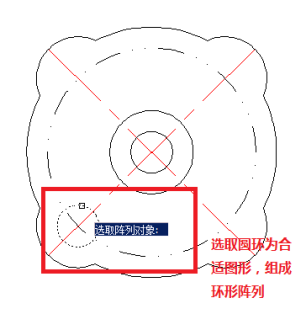

3、单击选择对象按钮，在绘图区选择合适的图形对象；

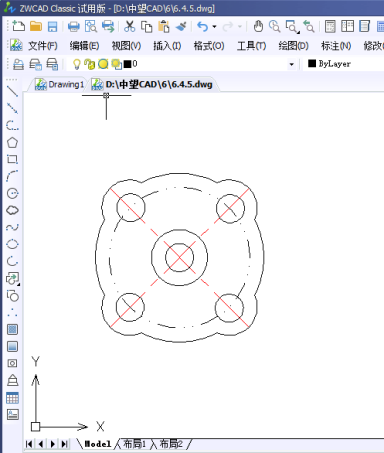

4、按【Enter】键确认,返回阵列对话框，单击拾取中心点按钮，移动鼠标至圆心处，效果如下图所示：
环形阵列时，阵列角度值若输入正值，则以逆时针方向旋转，若为负值，则以顺时针方向旋转。阵列角度值不允许为 0 ，选项间角度值可以为 0 ，但当选项间角度值为 0 时，将看不到阵列的任何效果。
矩形阵列(R): 复制选定的对象后，为其指定行数和列数创建阵列。
以上便是winwin7小编给大家分享的关于cad阵列功能的详细使用方法！
