如何把cad导入ug？当我们想把cad的图纸文件放到ug中打开查看的话该如何操作呢？当我们在win7旗舰版操作系统中拿到了CAD图纸文件，想将其导入到UG中，该如何操作？本文中winwin7小编将给大家简单的分享介绍下UG中导入cad图纸的操作方法。
winwin7推荐：Auto cad2016简体中文官方原版x64位（含注册机及激活详细方法）
win7系统UG中导入cad文件教程：
1、确保当前的cad文件的格式是：dwg或dxf，如果不是的话那么需要先使用CAD文件转换成DXF文件，转换前，记得把你的CAD文件里的所有线性都改成0线性这个图层，然后再转换成DXF。最后再打开UG

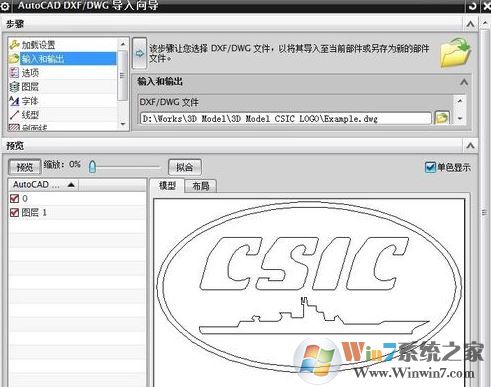

2、打开UG NX，新建一个部件文件，点击 文件->导入->AutoCAD DXF/DWG；
注：不要有中文路径。CAD版本不要过高。有时会无法导入。

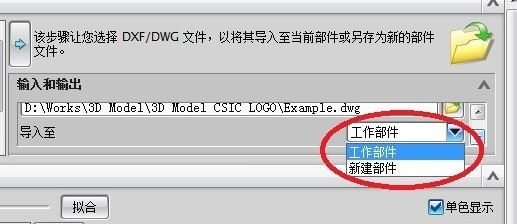

3、在输入和输出中，选择 导入至 ->工作部件。
4、向下拉滚动条，直接点击完成，等待一段时间后，导入完毕，检查图像是否已存在在模型中，如果没有，打开图层管理器，将含有对象的图层打勾试试。

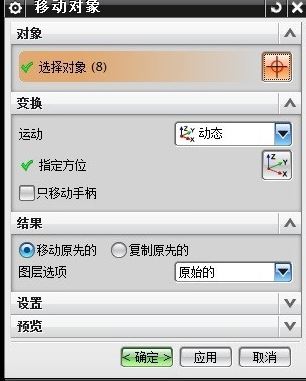

5、另外我们可以通过点击 编辑->移动对象，将图像移动到合适的位置，如图所示：
以上便是winiwn7给大家分享介绍的CAD中导入UG的操作方法，这样子我们就可以在UG中打开cad图纸进行编辑查看使用了~
