cad拉伸怎么用？cad是一款三维立体设计创建。当我们需要在cad中使用拉伸命令对图纸进行放大缩小，该如何进行操作呢？在本文中winwin7小编给大家分享下cad拉伸功能的详细使用方法。cad里面拉伸怎么用？cad中块拉伸怎么用？cad拉伸,拉长命令怎么用？带着大家的疑惑小编将在本文中给大家分享下cad拉伸功能的详细使用方法！
cad拉伸命令怎么用的方法：
1、可以点击拉伸命令，也可以点击修改下拉有个拉伸，或者也可以输入str回车执行拉伸命令。
2、例如我们要拉伸这个正方形。将长度拉伸得到40。注意，四边形不是一个整体，使用矩形命令绘制是一个整体，所以要直线绘制的矩形。点击拉伸命令，选择上下边，和右边一条边然后回车，点击右边端点移动鼠标，输入20回车即可！
cad拉伸示例：
1、输入S，回车或空格，先从左往右框选门，如下图所示。
2、空格确认选择后，在图中随意单击一点作为拉伸的基点，然后拖动光标，因为门的顶点被全部选中，因此门会跟随光标移动，而从左往右框选时，墙体顶点并未选中，因此墙体不会有变化，如下图所示。
3、按ESC中止拉伸命令，空格重新执行拉伸命令，这次从右往左框选门窗和旁边的墙体，如下图所示。

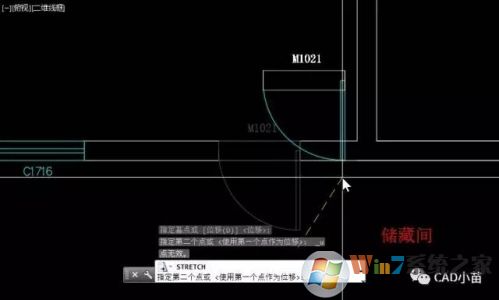

4、空格确认选择后，在图中随意一个基点，移动光标，可以看到门和墙体的顶点一起跟随光标移动，如下图所示。

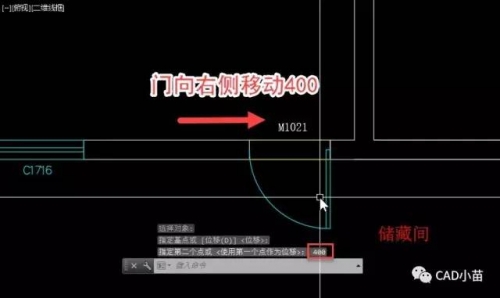

5、移动光标到基点右侧，当出现水平极轴时，输入400，将门窗向右侧移动400，如下图所示。
以上便是winwin7小编给大家分享的关于cad拉伸命令怎么用的方法！
