cad倒角怎么用？在使用CAD软件的时候我们遇到一些特殊行业需要做出有倾斜状态的倒角（一般机械设计碰到的会比较多），该如何进行制作呢？倒角有两种形式，一种是距离命令，输入两段线段的距离，软件自动连接生成角，第二种是输入角度和一条线段的距离，软件自动连接零一条边。在本文中winwin7小编针对大家的cad倒角如何制作的疑问给大家展开关于cad倒角制作的详细操作方法。
教你cad倒角快捷键画倒角的方法：

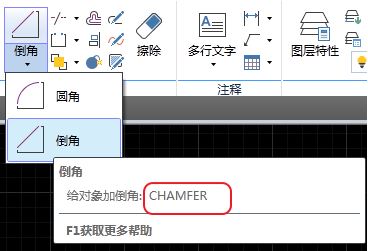

步骤一：首先我们可以在CAD最上面的工具栏中找到倒角，或者菜单修改-倒角，又或者直接输入命令符CHAMFER；
步骤二：此时弹出菜单中有距离和角度。我们选择输入D距离命令，然后输入第一条线距离30，第二条线距离也是30，如图所示：

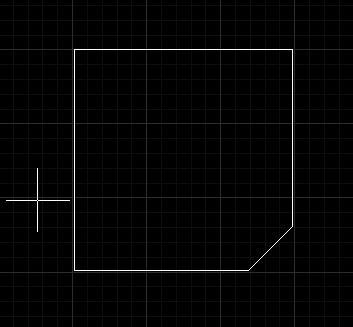

步骤三：最后完成后点击矩形的两条边，45度倒角就出现了，如图：

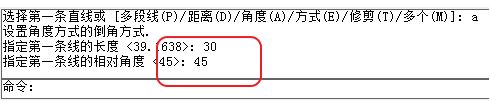

步骤四：执行倒角命令，选择输入角度命令A。输入第一条线段距离为30，角度为45度，如图：

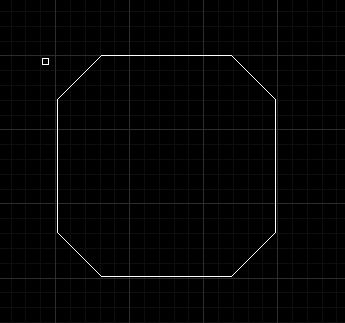

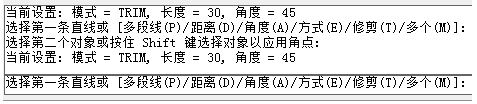

步骤五：点击矩形，想一次性把矩形四个角倒角弄好，设置完第一次倒角命令后，再执行倒角命令时选择多个命令M，然后CAD软件会自动将上一次执行的数据作为执行数据，一次点击矩形各条边即可，如图：
大功告成，效果图如下：
以上便是winwin7小编给大家伙分享的关于cad倒角功能使用方法，多加练习相信很快你就能熟用该技能！
