USB接口是现在最流行的设备接口之一,不管是在计算机还是别的设备上已经成为了必不可少的接口,那么最近有用户问USB接口定义,USB接口引脚都是怎么定义其功能作用的呢?下面一起来看看图解。

usb接口定义,各种USB接口接线引脚定义图

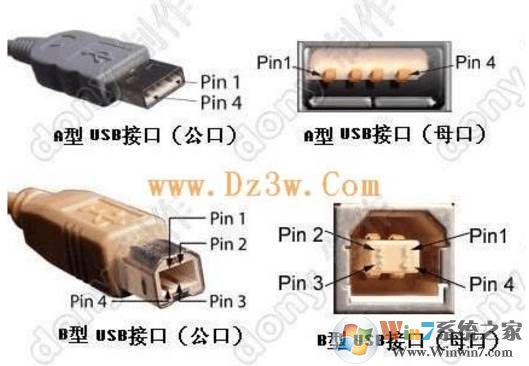

USB接口定义及USB接口外形图USB 引脚定义:

usb接口定义,各种USB接口接线引脚定义图

一般而言

红(Vcc)),白(D-),绿(D+),黑(GND)

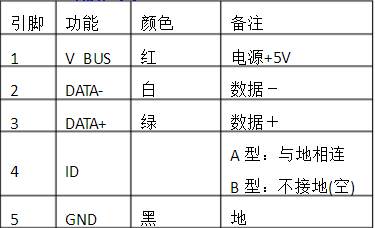

mini usb引脚定义:

usb接口定义,各种USB接口接线引脚定义图

其中ID脚在oTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做slave,那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,此时系统就做主模式(master mode)

如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。

USB公接口引脚定义图:

usb接口定义,各种USB接口接线引脚定义图

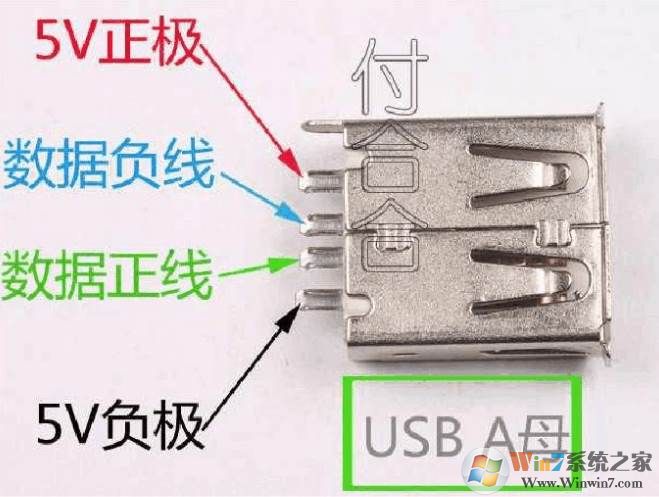

USB母接口引脚定义图:

usb接口定义,各种USB接口接线引脚定义图

以上就是小编分享的关于USB接口引脚定义图了,希望能给大家增长更多的相关知识。
