cad视口怎么用？在cad这款软件中自带视口工具该如何使用？不少用户反应在使用cad进行制图的时候不知道如何运用视口工具的显现，针对这个问题在本文中winwin7小编给大家简单的分享介绍下cad布局视口比例设置教程，有需要的用户一起随小编往下看吧~
cad布局视口比例设置步骤：创建

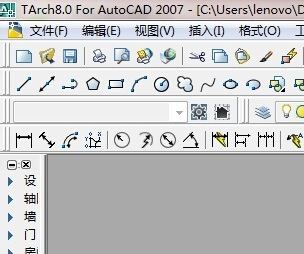

1、将【模型】窗口切换成【布局】窗口，如图：

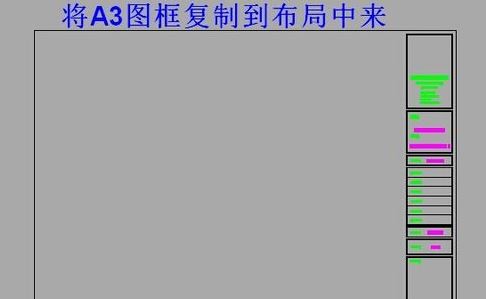

2、将我们已经绘制好的标准图框拖到布局里面（此处我用A3图框为例，图幅尺寸为420mm×297mm）。

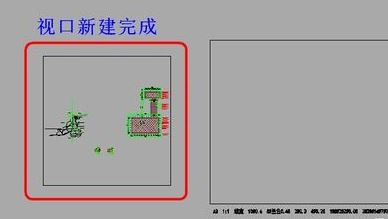

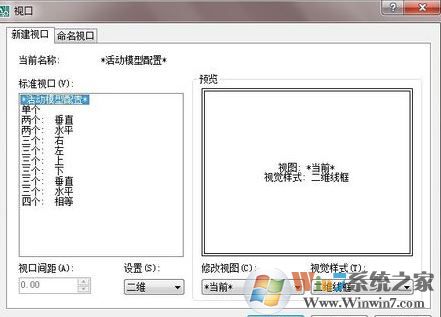

3、单击【视图】-【视口】-【新建视口】命令，弹出【新建视口】对话框，单击【确定】，然后在桌面的空白处画一个矩形框，一个新的视口就建立了，如图：
创建完成后我们接下去就可以开始设置比例了。

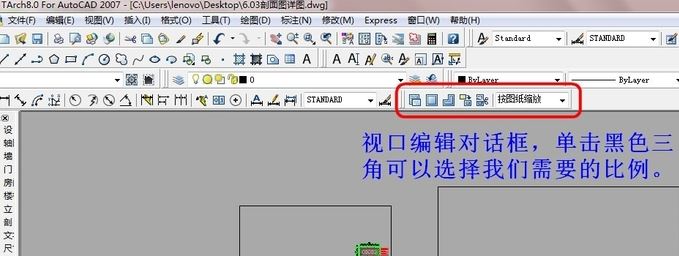

4、在cad工具栏右上角空白处单击右键–单击ACAD–单击视口前的正方形，就弹出了视口编辑工具栏；

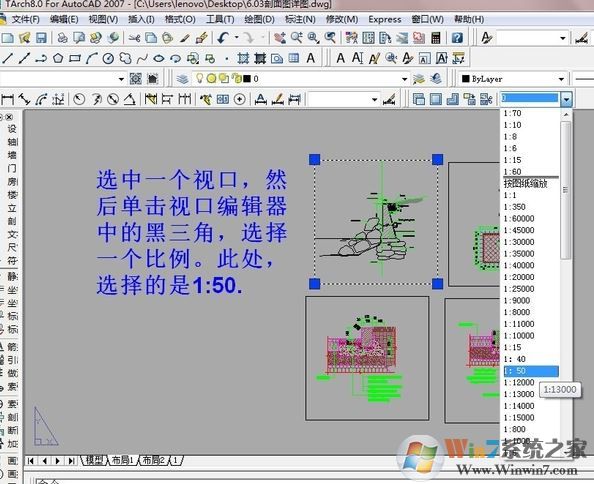

5、根据需要依次调整每个视口的比例，这一操作需要多试几次才能找到最佳的比例。常用的cad出图比例为：
平面图、立面图、剖面图 ：一般 1:100 1:150 甚至1:200 都可以总平面图 一般 ：1:500 1:750 1:1000 甚至1:2000都可以详图一般 ：1:20 1:50其实比例并没有很严格的限制，只要准确实用，比例尺标注清除即可，见下图：
以上便是winwin7小编给大家分享介绍的关于cad布局视口比例设置教程，有需要的用户快去试试吧~
