CAD是非常好用的制图软件，我们可以经常用来设度建筑、机械等图纸，有时我们需要测算图纸中的区域面积，不知道需要如何操作呢？下面小编分享下AutoCAD图纸测算面积方法。
1、AutoCAD矩形计算面积命令：

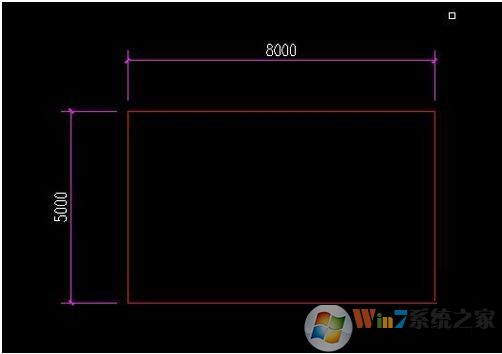

长方形，正方形，是好办的，可以直接用长度测量，知道长宽，利用小学的长乘以宽，可以知道面积跟周长。

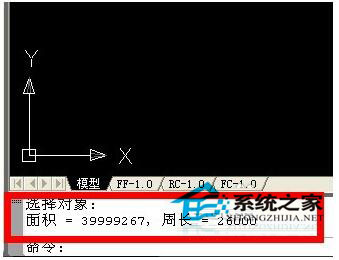

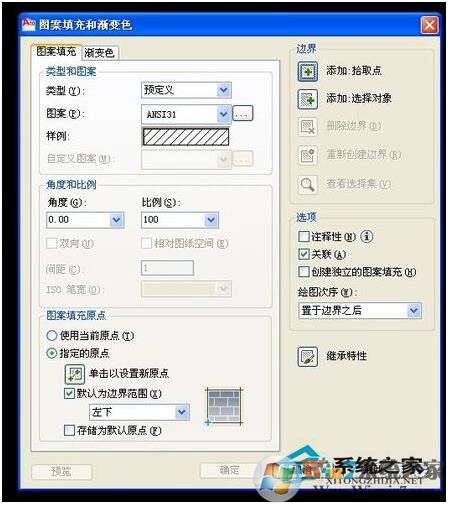

也可以直接点击按键H，看见填充提示框，就随便任意的对举行进行填充，最后点击按键AA，看到中文提示，按下字母O，点击到填充的内容里面，软件就自动帮你算出这个区域的面积。
如下图所示：

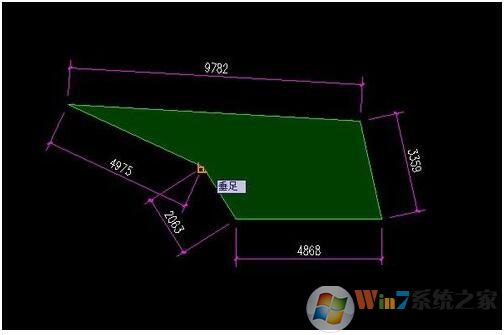

如果要计算CAD图纸是不规则的话如以按下面方法计算。

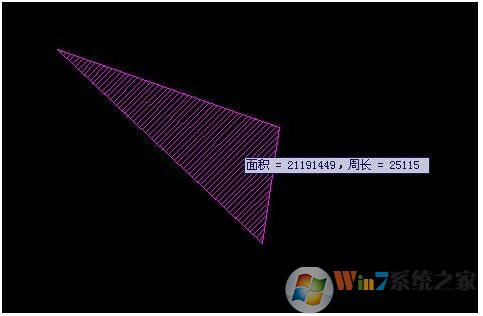

不规则图形，可以利用上面介绍的填充，用AA+O一起结合，能快速计算得出结果。
记得结果单位是平方毫米，最后自己换算。
CAD封闭的图形计算面积：

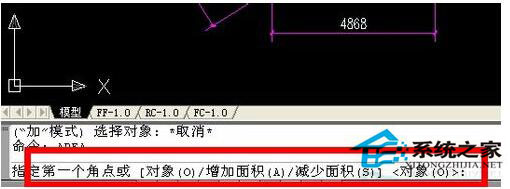

我们除了上面介绍的AA+O以外，可以用一个很方便的方法来计算，直接输入命令AREA敲打空格键盘，可以看到下端有的选择，有面积，周长，按照提示输入字母即可。
这个方法跟AA+O方便差不多，比较灵活。点击过的点，颜色会自动变成墨绿色。

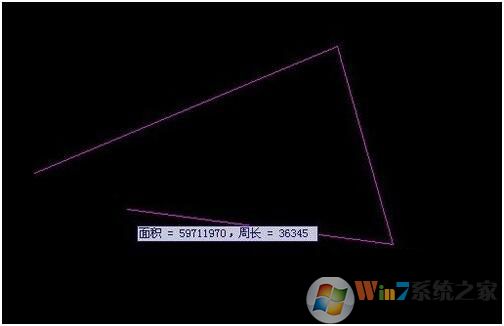

CAD不封闭的图形计算面积:
不规则的图形，不封闭的，需要直接按上面方法求出面积，至于周长，我们可以得出全部周长，再减去没封闭的那一段长度即可。
利用上面的AREA选择周长，最后按下空格即可出现结果。记得这个操作计算的不用减除未封闭的长度。
CAD直接查看图形面积;:

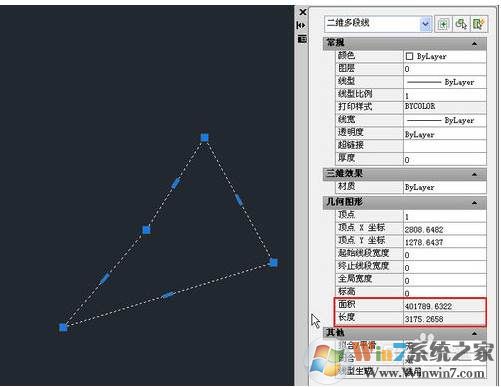

1、在特性面板（CTRL+1）或用列表查询LI命令就可以知道这些图形的面积了，如下图所示。

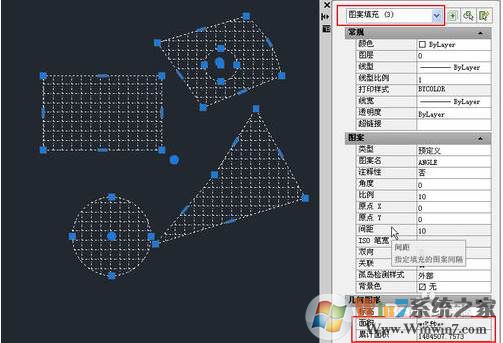

2、在特性面板中，填充统计面积的功能更加强大，不仅可以计算中间含孤岛的区域的面积，一个填充还可以包括多个独立的区域，除此以外，当我们选择多个填充对象时，还可以自动得到累加的面积，如下图所示。
以上就是CAD怎么算面积的具体 教程了，不知道大家学会了吗。
