cad怎么量尺寸？当我们在使用cad进行平面制图的时候方便用户进行查看图形的具体尺寸，我们可以通过cad软件将dwg文件中进行尺寸标注，需要进行标注cad图形文件尺寸的用户一起和小编往下看吧~
推荐：cad2011精简版下载_AutoCAD 2011中文精简版(含64/32位)
CAD进行尺寸标注的操作方法

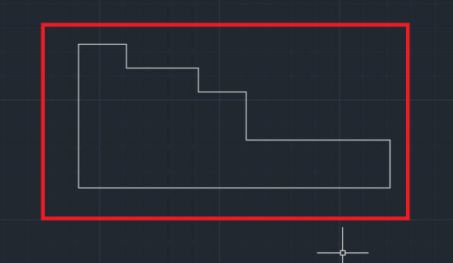

1、在电脑上打开CAD软件，然后绘制一个图形。

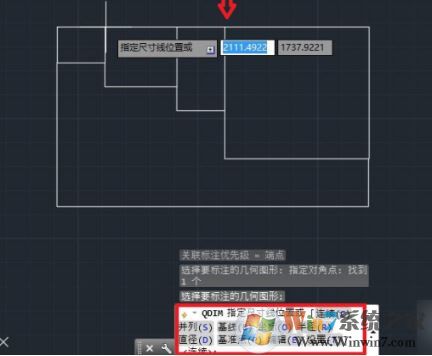

2、然后输入QDIM命令，按回车键。框选要标注的图形，选定完对象后向要标注的一侧拖动光标。

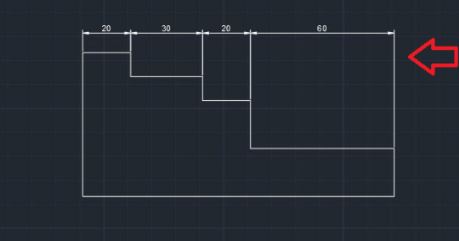

3、然后将尺寸拖动到指定位置后单击，即可同时完成这些尺寸的标注。

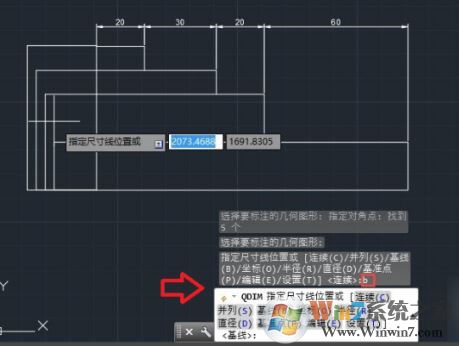

4、按回车键，重复执行快速标注命令，再次框选这些图形，向左或右侧拖动，观察命令行显示的选项，输入B，回车，将标注变成基线形式。

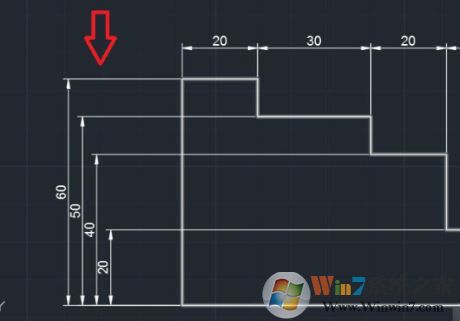

5、单击确定标注位置，就可以得到快速多个基线进行标注。完成以上设置后，即可在CAD中迅速标注多个尺寸。
以上便是winwin7小编给大家分享介绍的CAD进行尺寸标注的操作方法，希望可以帮到大家~
